Dobór stali

Każdy rodzaj stali, który spełnia wymagania normy DIN 17100 oraz PN-88/H-84020 i PN-86/H-84018 można ocynkować ogniowo.

Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego; w szczególności od zawartości węgla (C), fosforu (P) i krzemu (P). Zawartość węgla i krzemu w stali nie powinna przekraczać łącznie 0,5%.

Zdarza się, że w stalach zawierających krzem, reakcja żelazo-cynk przebiegnie szczególnie intensywnie i udział stopu żelazowo-cynkowego w powłoce będzie wyższy niż normalnie. W skrajnym przypadku powłoka cynkowa może składać się całkowicie ze stopu żelazowo-cynkowego. Zjawisko to (tzw. efekt Sandelina) obserwuje się zwłaszcza przy zawartości krzemu od 0,03% do 0,14%, jak również powyżej 0,25%. W tych przypadkach powłoka cynkowa jest najczęściej matowo-szara, chropowata, nierównomierna, krucha – wrażliwa na odkształcenia i uszkodzenia mechaniczne.

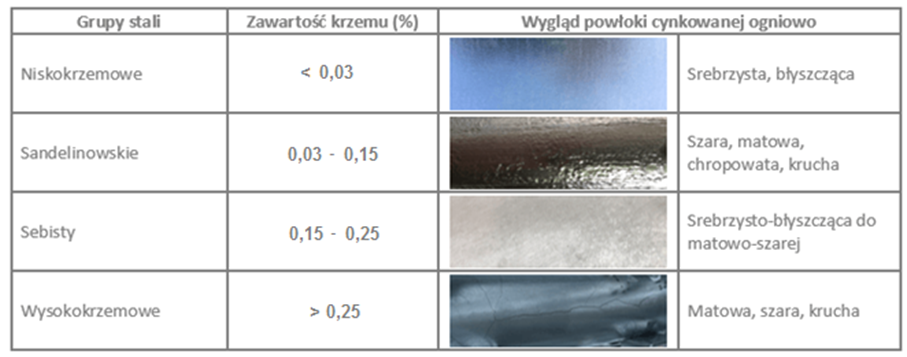

Właściwości powłoki cynkowej powiązane ze składem chemicznym stali określa norma PN-EN ISO 14713-2. Wygląd ogniowej powłoki cynkowej na różnych stalach przedstawia poniższa tabela.
